Oda sızdırmazlık testi zorunludur
Söndürme konsantrasyonunun %85'i mahalde en az 10 dakika korunmalı. Kapı altı boşluğu bile sistemi işlevsiz bırakabilir.
Gazlı Söndürme Sistemleri
Algılamadan tam söndürmeye 10 saniye. Kalıntı yok, hasar yok, kesinti minimum.
Gaz aileleri — sistem seçenekleri
Dört gaz, dört farklı ihtiyaç
Sistemin kalbi seçilen gazdır. Birini seçin — dosyasının tamamı aşağıda açılır.
Novec 1230
“sıvı halde saklanan gaz”Elektroniğe iz bırakmaz, elektriği iletmez, atmosferde 5 günde çözünür. İnsanlı mahaller ve veri merkezleri için geleceğe dönük en güvenli tercih.
Nasıl söndürür?
Deşarjda buharlaşıp alevden ısıyı moleküler düzeyde emer; zincirleme yanma kırılır.
İşin Bilimi →Teknik özellikler
- FK-5-1-12
- Tasarım konsantrasyonu %6,1 — NOAEL %10 → %64 güvenlik marjı
- Deşarj ≤10 sn · 42 bar
- Nozul başına 30-50 m² koruma
- GWP<1 · atmosfer ömrü 5 gün · ODP 0
FM-200
“kanıtlanmış klasik”Dünyada en yaygın temiz söndürme gazı. Mevcut sistem yenileme ve retrofit için güçlü seçenek.
Nasıl söndürür?
Isı emilimi + alev radikallerinin baskılanması. Etken maddesi 1942'den beri astım spreylerinde.
İşin Bilimi →Teknik özellikler
- HFC-227ea
- Deşarj ≤10 sn · kompakt depolama
- Tasarım konsantrasyonu NOAEL içinde — insanlı mahal onaylı
- GWP ~2100+ · atmosfer ömrü ~32 yıl
- AB F-Gaz kısıtlamaları artıyor — alternatifleriyle birlikte değerlendirilir
Yüksek Basınçlı CO₂
“endüstriyel güç”En eski ve en ekonomik gazlı çözüm. Yalnızca insansız mahallerde, sıkı emniyet zinciriyle kurulur.
Nasıl söndürür?
Oksijeni yanmanın sürdürülemeyeceği seviyeye seyreltir; genleşirken güçlü soğutma yaratır.
İşin Bilimi →Teknik özellikler
- Tasarım konsantrasyonu insan için öldürücü — kilitleme, uyarı ve gecikme zorunlu
- 150 tona kadar tank kapasitesi
- Trafo, kablo galerisi, endüstriyel alanlar
Inert (IG serisi)
“doğanın kendisi”Azot ve argon karışımları. Sıfır çevresel etki, insan için güvenli, geniş hacimlerde ekonomik.
Nasıl söndürür?
Oksijeni ~%12-13 bandına seyreltir: yangın sönmeye, insan nefes almaya devam eder — 3.500 m rakım eşdeğeri.
İşin Bilimi →Teknik özellikler
- Karışımlar: IG-01 / IG-55 / IG-100 / IG-541 (proje bazında)
- GWP 0 · ODP 0
- Deşarj sonrası O₂ insan için güvenli bantta
Çalışma prensibi
Sistem nasıl devreye girer?
- 01
Algılama
Çapraz zonlu dedektörler
- 02
Doğrulama & Alarm
İkinci zon teyidi, tahliye uyarısı
- 03
Gecikme
Personel tahliyesi için sayım
- 04
Deşarj
≤10 sn'de tasarım konsantrasyonu
İnsan güvenliği
Güvenlik marjı: sayılarla
Tasarım konsantrasyonu ile insan için güvenli üst sınır (NOAEL) arasındaki mesafe:
- Novec 1230%64 marj
- FM-200Pozitif marj
- HFC-125Sıfır marj
- CO₂Tasarım konsantrasyonu öldürücü (insansız mahal)
Bar oranları temsilidir; design fazında gerçek ölçekle çizilecek.

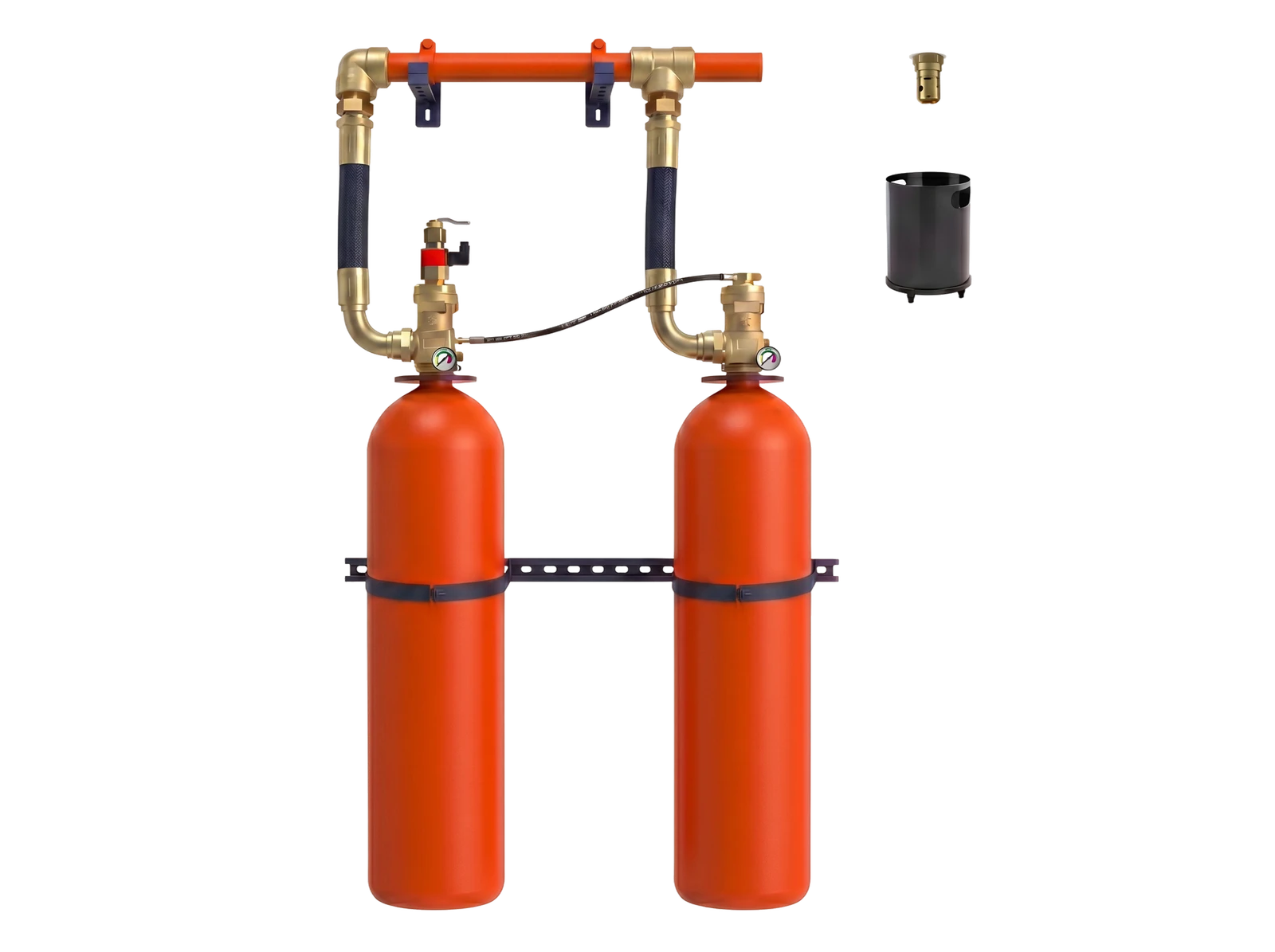

Sistem anatomisi
Bir gazlı söndürme sistemi nelerden oluşur?
- 01Silindir vanası
- 02Yüksek basınç silindiri
- 03Pnömatik tetikleme ünitesi
- 04Manuel/pnömatik tetikleme ünitesi
- 05Elektromanyetik tetikleme ünitesi
- 06Tahliye vanası
- 07Pilot hortumu
- 08Deşarj hortumu
- 09Çek valf
- 10Etiket (buraya gelecek)
- 11Nozul
- 12Manometre
- 13Manifold borusu
- 14Te bağlantı (manifold)
- 15Silindir koruma kapağı
- 16Manifold kelepçesi
- 17Manifold montaj rayı
- 18Silindir kelepçesi
- 19Silindir duvar montaj rayı
Gazlı sistem kurduysanız, işiniz bitmedi
Periyodik bakım şart
Basınç kontrolünden 10 yıllık hidrostatik teste — sisteminizin her an hazır olması için takvimli bakım.
